Piezas Mecánicas
Piezas Mecánicas.
![Resultado de imagen para piezas mecanicas](https://sites.google.com/site/piezasmecanicasacotadomecanico/_/rsrc/1457540032154/home/oil-pumps.jpg)
Definición
las piezas mecánicas son
componentes, móviles o fijos, de una máquina. las máquinas son sistemas que
reciben y transforman energía con la finalidad de llevar a cabo un trabajo.
cada una de las piezas
mecánicas que forman parte de las máquinas tiene una función específica dentro
del conjunto, por lo que resulta sumamente importante mantener su correcto
funcionamiento. según su diseño y objetivo, cada una de las piezas mecánicas
realizará únicamente una función específica, aunque en algunos casos una sola pieza
mecánica puede cumplir más de una función.
Aplicación
tal como en el principio de los tiempos, el hombre ha usado
dibujos para comunicar ideas a sus compañeros y para registrarlas, de modo que
no caigan en el olvido. el hombre ha desarrollado el dibujo a lo largo de dos
ramas distintas, empleando cada forma para una finalidad diferente. al dibujo
artístico se le concierne principalmente la expresión de ideas reales o
imaginarias de naturaleza cultural. en cambio, al dibujo técnico le atañe la
expresión de ideas técnicas o de naturaleza práctica, y es el método utilizado
en todas las ramas de la industria
![Resultado de imagen para aplicacion de las piezas mecanicas en gif](https://i.pinimg.com/originals/89/4e/ac/894eac29691d8796dde39b56a82cd872.gif)
Significado
la palabra “gráfico” significa “referente a la expresión de
ideas por medio de líneas o marcas impresas en una superficie”. entonces, un
dibujo (plano) es una representación gráfica de algo real. el dibujo, por
tanto, es un lenguaje gráfico porque usa figuras para comunicar pensamientos e
ideas. como un dibujo es un conjunto de instrucciones que tiene que cumplir el
operario, debe ser claro, correcto, exacto y completo. los campos
especializados son tan distintos como las ramas de la industria. algunas de las
áreas principales del dibujo son: mecánico, arquitectónico, estructural y
eléctrico. el término “dibujo técnico” se aplica a cualquier dibujo que se
utilice para expresar ideas técnicas. plano (definición)
![Imagen relacionada](https://http2.mlstatic.com/planos-fabricacion-de-molino-15-hp-plasticospet-S_304725-MCO25504675642_042017-F.jpg)
Engranajes
Se denomina engranaje al mecanismo utilizado para transmitir potencia mecánica de un componente a otro. Los engranajes están formados por dos ruedas dentadas, de las cuales la mayor se denomina corona y la menor piñón.
Una de las aplicaciones más importantes de los engranajes es la transmisión del movimiento desde el eje de una fuente de energía, como puede ser un motor de combustión interna o un motor eléctrico, hasta otro eje situado a cierta distancia y que ha de realizar un trabajo. De manera que una de las ruedas está conectada por la fuente de energía y es conocida como rueda motriz y la otra está conectada al eje que debe recibir el movimiento del eje motor y que se denomina rueda conducida. Si el sistema está compuesto de más de un par de ruedas dentadas, se denomina tren.
![](https://upload.wikimedia.org/wikipedia/commons/1/14/Gears_animation.gif)
Tipos de engranajes
Ejes paralelos
- Cilíndricos de dientes rectos
- Cilíndricos de dientes helicoidales
- Doble helicoidales
Ejes perpendiculares
- Helicoidales cruzados
- Cónicos de dientes rectos
- Cónicos de dientes helicoidales
- Cónicos hipoides
- De rueda y tornillo sin fin
Por aplicaciones especiales se pueden citar
- Planetarios
- Interiores de cremallera
Por la forma de transmitir el movimiento se pueden citar
- Transmisión simple
- Transmisión con engranaje
- Transmisión compuesta.
Transmisión mediante cadena o polea dentada
- Mecanismo piñón cadena
- Polea dentada
![Resultado de imagen para tipos de engranajes](https://st2.depositphotos.com/1788150/5608/v/950/depositphotos_56086151-stock-illustration-different-types-of-gears.jpg)

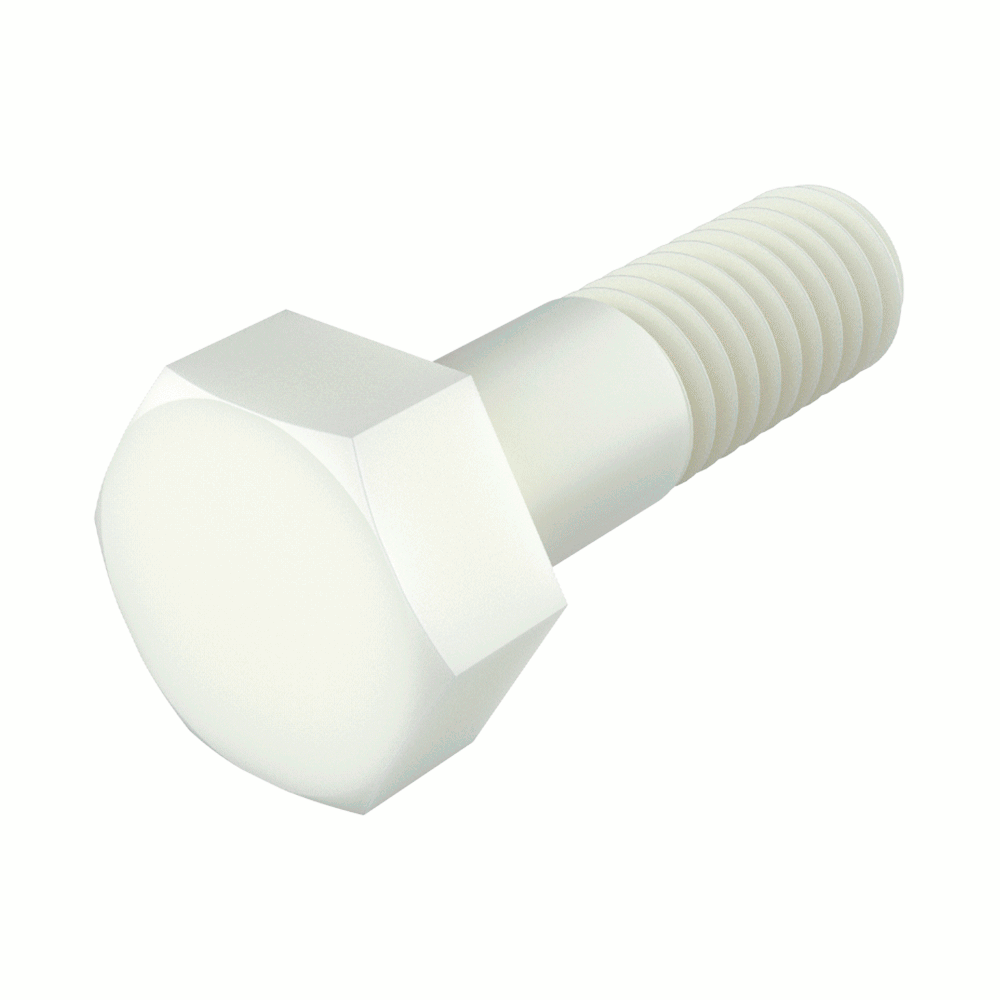

Tornillos
Se denomina tornillo a un elemento mecánico utilizado en la fijación temporal de piezas entre sí, que está dotado de una caña con rosca triangular, que, mediante una fuerza de torsión ejercida en su cabeza con una llave adecuada o con un destornillador, se puede introducir en un agujero roscado a su medida o atravesar las piezas y acoplarse a una tuerca.
El tornillo deriva directamente de la máquina simple conocida como plano inclinado y siempre trabaja asociado a un orificio roscado. Los tornillos permiten que las piezas sujetas con los mismos puedan ser desmontadas cuando la ocasión lo requiera.
- Tornillos tirafondos para madera
- Autorroscantes y autoperforantes para chapas metálicas y maderas duras
- Tornillos tirafondos para paredes y muros de edificios
- Tornillos de roscas cilíndricas
- Varillas roscadas de 1m de longitud
Tornillos para madera
Tornillos tirafondos para paredes y madera DIN-571
Diferentes tipos de cabeza de tornillos de chapa.
Autorroscantes y autoperforantes para chapas metálicas y maderas duras
Tornillos de rosca cilíndrica para uniones metálicas
Tornillo con cabeza Allen (hexagonal) DIN 912.
- Rosca métrica de paso normal o paso fino
- Rosca «inglesa» (británica) Whitworth de paso normal o fino
- Rosca «americana» (estadounidense) SAE
Tornillo fijado en agujero ciego.
- Cabeza hexagonal: tipo DIN 933 y DIN 931
- Cabeza Allen: tipo DIN 912
- Cabeza avellanada
- Cabeza cilíndrica: tipo DIN 84
- Cabeza torx (con forma de estrella de seis puntas)
Cabeza plana: se usa en carpintería, en general, en donde es necesario dejar la cabeza del tornillo sumergida o a ras con la superficie.
Cabeza puntiaguda: la porción inferior de la cabeza tiene una forma que le permite hundirse en la superficie y dejar sobresaliendo sólo la parte superior redondeada. Son más fáciles para sacar y tienen mejor presentación que los de cabeza plana. Se usan para fijación de elementos metálicos, como herramientas o chapas de picaportes.
Cabeza redondeada: se usa para fijar piezas demasiado delgadas como para permitir que el tornillo se hunda en ellas; también para unir partes que requerirán arandelas. En general se emplean para funciones similares a los de cabeza oval, pero en agujeros sin avellanar. Este tipo de tornillo resulta muy fácil de remover.
Las cabezas pueden ser de diferentes clases:
Cabeza fresada (ranura recta): tienen las ranuras rectas tradicionales.
Cabeza Phillips: tienen ranuras en forma de cruz para minimizar la posibilidad de que el destornillador se deslice.
Cabeza tipo Allen: con un hueco hexagonal, para encajar una llave Allen.
Cabeza Torx: con un hueco en la cabeza en forma de estrella de diseño exclusivo Torx.
Las características que definen a los tornillos de madera son: tipo de cabeza, material constituyente, diámetro de la caña y longitud.
![Imagen relacionada](https://www.iscsl.es/grupos/trm.gif)

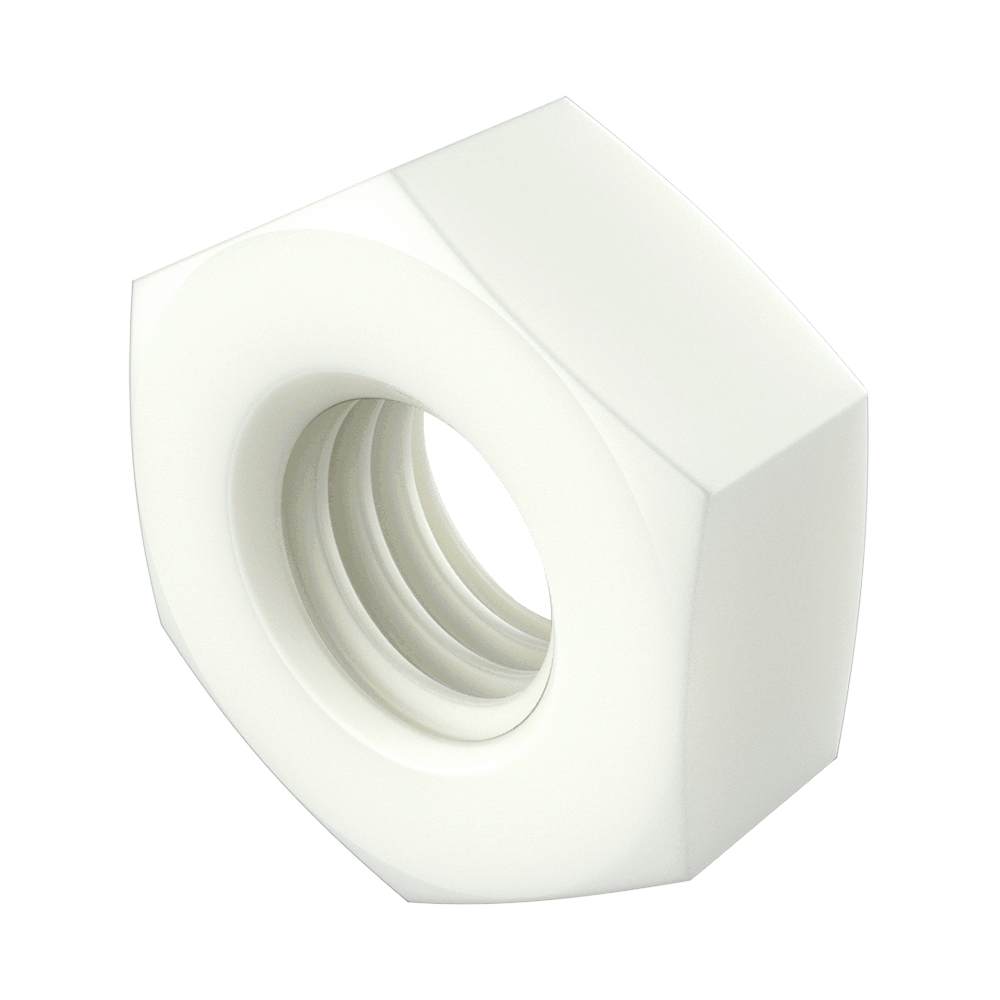

Tuercas
Una tuerca es una pieza mecánica con un orificio central, el cual presenta una rosca, que se utiliza para acoplar a un tornillo, en forma fija o deslizante. La tuerca permite sujetar y fijar uniones de elementos desmontables. En ocasiones puede agregarse una arandela para que la unión cierre mejor y quede fija. Las tuercas se fabrican en grandes producciones con máquinas y procesos automatizados
La tuerca siempre debe tener las mismas características geométricas del tornillo con el que se acopla, por lo que está normalizada según los sistemas generales de roscas.
![Imagen relacionada](https://i.makeagif.com/media/1-21-2018/CnKrlK.gif)
![Imagen relacionada](https://lh3.googleusercontent.com/-f6vWVl3wRd8/VRZFSlVeT9I/AAAAAAAAAWs/tVVm_eVOBzU/s1600/tornillo-o.gif)
![Imagen relacionada](https://www.iscsl.es/grupos/ttm.gif)
Tipos de planos de piezas mecánicas
Plano de despiece
el despiece es el que nos informa de las características
técnicas de cada pieza y es el más importante para afrontar la fabricación de
las diferentes piezas.
en un proyecto escolar podemos realizar un despiece que nos dé
toda la información que necesitemos para acometer la construcción de todas y
cada una de las piezas sin tener que consultar ningún otro plano o diseño
previo mientras lo hacemos, para ello incluiremos un croquis acotado de cada
pieza acompañado de la información siguiente:
![Resultado de imagen para plano de despiece](https://thumb.bibliocad.com/images/content/00090000/7000/97736.gif)
Plano de conjunto
el plano de conjunto nos explica las diferentes piezas que
forman el objeto y la colocación relativa de cada una de ellas.
para realizarlo haremos una vista del conjunto (puede
servirnos una igual a la dibujada para el plano general) e identificaremos
mediante marcas (números correlativos encerrados en un círculo y que señalan a
todas y cada una de las piezas que forman la máquina) todas y cada una de las
piezas que componen el objeto. al lado del dibujo se realizará una lista en la
que a cada marca se asocie con el nombre de la pieza a la que corresponde
(siempre en singular).
el listado se construye empezando por la marca "1",
que ira en la parte inferior, y continuando hacia arriba correlativamente. sí
son necesarias más columnas se escribirá otra a la derecha de la anterior y así
sucesivamente.
![Resultado de imagen para plano de conjunto](https://i.ytimg.com/vi/2Vm5rVrdDxQ/maxresdefault.jpg)
Plano explotado
el dibujo explotado es donde muestras las partes necesarias
que conforman un ensamble y estás se encuentran colocadas de tal forma que
indican el lugar en el cual se deben instalar, el dibujo se llama explotado o
en explosión porque el ensamble se ha "explotado", es decir, se ha
desarmado para mostrar cómo debe armarse y generalmente se presenta en una
vista isométrica (tridimensional)
![Imagen relacionada](https://images.adsttc.com/media/images/5abb/0ff2/f197/ccb7/ec00/00a0/medium_jpg/Axonome%CC%81trica_explotada.jpg?1522208736)
Plano de subconjunto
un conjunto que forma a su vez parte de otro conjunto de una
maquina se le llama subconjunto. un subconjunto puede ser una unidad completa
en sí misma, por ejemplo, el embrague de un coche puede ser un subconjunto que
forma parte del conjunto motor de un automóvil.
![Imagen relacionada](https://arnauestalellasimulacion.files.wordpress.com/2013/03/drw_general1.jpg)
Planos para público en general
este tipo de planos van dirigidos al público en general y se
busca en ellos, más que un rigor científico, un atractivo visual, ya que
generalmente este segmento de la población carece de conocimientos técnicos
para su interpretación. suelen realizarse en dos o tres dimensiones
![Imagen relacionada](https://www.planosde.es/wp-content/uploads/Planos-de-casas-en-3d.jpg)
![Imagen relacionada](https://www.gifss.com/profesiones/carpinteros/carpintero-construccion.gif)
![Imagen relacionada](https://m.gifmania.com/Gif-Animados-Personas/Imagenes-Profesiones/Cientificos/Cientifico-Tirando-De-Una-Palanca-60788.gif)
![Imagen relacionada](https://m.gifmania.com/Gif-Animados-Objetos/Imagenes-Herramientas/Alicates/Alicates-Extensibles-68235.gif)
![Imagen relacionada](https://www.planosde.es/wp-content/uploads/Planos-de-casas-en-3d.jpg)
MAQUINAS SIMPLES
Una máquina simple es un dispositivo mecánico que cambia la dirección o la magnitud de una fuerza. Las máquinas simples también se pueden definir como los mecanismos más sencillos que utilizan una ventaja mecánica para incrementar una fuerza. Estas máquinas son utilizadas generalmente por la Producción Artesanal
Las primeras máquinas eran sencillos sistemas que facilitaron a hombres y mujeres sus labores, hoy son conocidas como máquinas simples . La rueda, la palanca, la polea simple, el tornillo, el plano inclinado , el polipasto, el torno y la cuña son algunas máquinas simples.
![Resultado de imagen para MAQUINAS SIMPLES gif](https://i.pinimg.com/originals/f8/ed/6d/f8ed6de277beb53a457c31fb209c7116.gif)
![Imagen relacionada](https://www.gifss.com/profesiones/carpinteros/carpintero-construccion.gif)
![Imagen relacionada](https://m.gifmania.com/Gif-Animados-Personas/Imagenes-Profesiones/Cientificos/Cientifico-Tirando-De-Una-Palanca-60788.gif)
![Imagen relacionada](https://m.gifmania.com/Gif-Animados-Objetos/Imagenes-Herramientas/Alicates/Alicates-Extensibles-68235.gif)
